Принцип работы системы
01steps
Камера дожигания
Продукты горения из печи с температурой от 700 до 1200 °С попадают в камеру дожигания, в которой, благодаря объёму, температуре не менее 900 °С и определенному содержанию кислорода, они находятся не менее 2 секунд, что обеспечивает деструкцию углеводородов, ЛОС и диоксинов. При снижении температуры менее 900 °С на выходе из печи, в камере дожигания автоматически включается горелочное устройство на жидком либо газообразном топливе для их подогрева.
02steps
Рекуператор
Продукты горения из камеры дожигания с температурой 900 °С по футерованному газоходу направляются в рекуператор. В данном аппарате происходит снижение температуры продуктов горения с 1200 до 980°С, а также подогрев воздуха для горелок до 350 °С.
03steps
Двухканальный реактор кислых газов
Через соединительный газоход продукты горения поступают в газоохладитель ГО-1, в котором продукты горения охлаждаются с 980 до 350-400 °С, далее продукты горения через газоход поступают в двухканальный реактор кислых газов, в котором происходит очистка продуктов горения от кислых газов (SO2, HF, HCl).
04steps
Керамический каталитический фильтр ФКИ
По теплоизолированному газоходу продукты горения поступают на окончательную очистку в керамический каталитический фильтр ФКИ, в котором происходит очистка от твёрдых частиц, СО, ЛОС, диоксинови других вредных примесей. При этом температура продуктов горения в ФКИ должна быть 350-400 °С.
После очистки продуктов горения в ФКИ поток направляется в газоохладитель ГО-2 для его охлаждения до 130 °С. Система газоочистки и тепло-рекуперации работает под разрежением, которое создаёт дымосос.

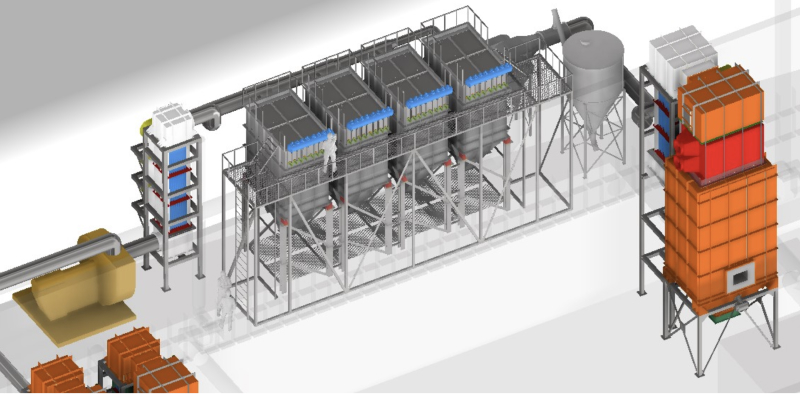

Комплексная система отвода и очистки продуктов горения
decisions
  • 2 – камеры дожигания (циклонная либо шахтная)
    3 – трубчатый рекуператор
    4 – газоохладитель 1
    5 – реактор кислых газов (центробежный либо шахтный)
    6 – керамический каталитический фильтр
    7 – трубчатый рекуператор 2
    8 – дымосос
